AOI（自动光学检查或自动光学检查）作为印刷电路板（PCB）制造和PCB组装中质量检查的关键工具之一。AOI能够快速且高效的检测产品的缺陷。

为什么AOI检查在PCB检查中如此重要？

该技术在每个PCB制造中都得到了改进，但与此同时Smartwatch、手持式计算机、Telecommunication、5G，军事，航空航天等终端对于产品的要求也越来越高，电路板也越来紧凑，精密，通常在一个板就会有数千个焊盘和焊接接头。

有这么多的点要检查，是不可能由人工来检查的（即使是一个非常专业的检查员，他们也很容易疲劳，容易出现审查不仔细带来的产品缺陷），而且通常是 人工的工作效率不够高，不能满足市场对于产品的大批量快速生产和高质量的要求。

因此，需要一种更可靠、更快的方法来解决上述问题，最好的解决方案之一是使用AOI（自动光学机）进行检查，自动检查系统可以在许多过程中发挥作用，比如在钻孔、电镀、图像等工序的产品检测，有了这种解决方案，许多故障和缺陷包括开放式电路、结核、焊锡短裤、短路等可以在早期发现问题，以避免大规模的产品报废。

AOI如何工作

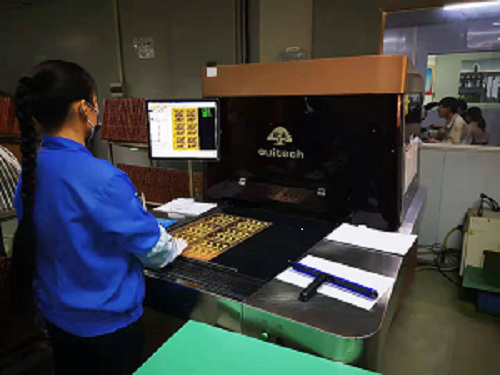

根据上述信息，许多故障和缺陷可以由AOI检查。AOI是如何实现的，答案是对板表面的扫描。AOI利用 光源像荧光照明，LED照明，然后一个或者多个高清摄像头在光源的作用下建立起清晰的电路板图像并显示屏幕中。

在建立图片后，采用几种不同的技术，如电镀匹配、模式匹配和统计模式匹配等对板子本身作一个详细的检测跟分析并把分析数据通过屏幕，文字等方式显现出来。

在所有这些过程之后，对板的分析已经完成，操作人员将记录并再次检查这些数据以进行处理。
