关于PCB的布线设计

发布日期:2020-01-13

1.1 PCB布线设计

1.1.1 印制导线的线宽和线距

印制导线的线宽应根据布线密度及导线中通过的电流大小决定,常用的线宽有0.3mm(12mil)、0.2mm(8mil)、0.15mm(6mil)、0.12mm(5 mil)。对信号线一般要求粗细尽量均匀一致,避免粗细突变和走向急转弯。有关电源线、地线及大面积覆铜等的设计可参照相关规定进行。设计时焊盘间距、线与线间距、线与焊盘、线与孔、焊盘与孔之间的距离可参照表7。



表7  几种线宽时的推荐间距                        mm(mil)

线宽

0.3(12)

0.2(8)

0.15(6)

0.12(5)

PCB分层

间距

外层

内层

外层

内层

外层

内层

外层

内层

焊盘间距

0.25 (10)

0.25

(10)

0.2

(8)

0.2

(8)

0.15

(6)

0.15

(6)

0.12

(5)

0.12

(5)

线与线间距

0.25 (10)

0.25

(10)

0.2

(8)

0.2

(8)

0.15

(6)

0.15

(6)

0.12

(5)

0.12

(5)

线与焊盘间距

0.25 (10)

0.25

(10)

0.2

(8)

0.2

(8)

0.15

(6)

0.15

(6)

0.12

(5)

0.12

(5)

线与孔间距

0.38

(15)

0.45

(18)

0.3

(12)

0.41(16)

0.18

(7)

0.33(13)

0.15

(6)

0.33(13)

焊盘与孔间距

0.38

(15)

0.45

(18)

0.3

(12)

0.41(16)

0.2

(8)

0.33(13)

0.18

(7)

0.33(13)

1.1.2 焊盘引出线设计

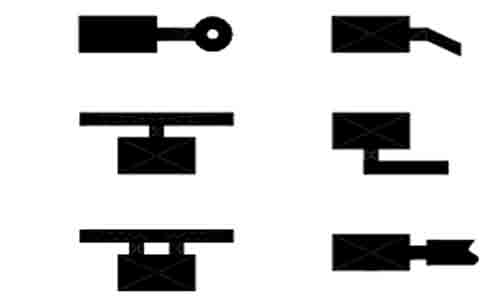

图19  焊盘引出线示意图焊盘的引出线应尽量从中间垂直引出,见图19。


1.1.3 焊盘与焊盘连线的设计

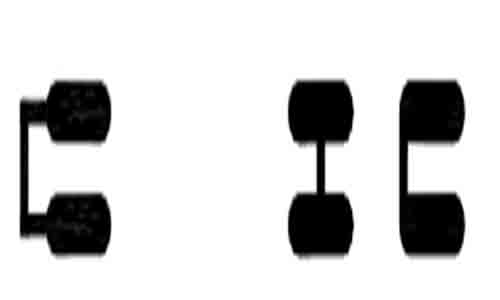

同一多引脚元器件的相邻引脚焊盘之间的连线,应通过引出线短接,如图16 (a)。一般不采取焊盘直接短接的方法,如图20 (b)。

a推荐                     b不推荐

图20  焊盘连线示意图

1.1.4 焊盘与导通孔连线的设计

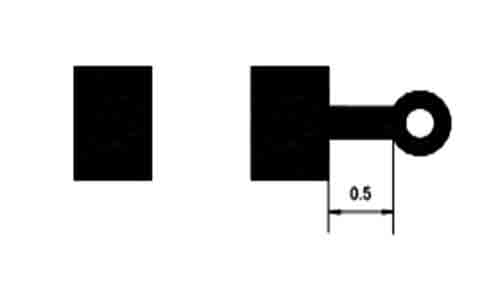

同一多焊盘与导通孔之间应采用引线连接,导通孔与焊盘边缘之间的距离应大于0.5mm,且表面组装焊盘内及边缘上不允许有导通孔,见图21所示



图21  焊盘与导通孔的连线示意图(单位mm)
