印制电路板的MARK点的设计要求

发布日期:2020-02-14

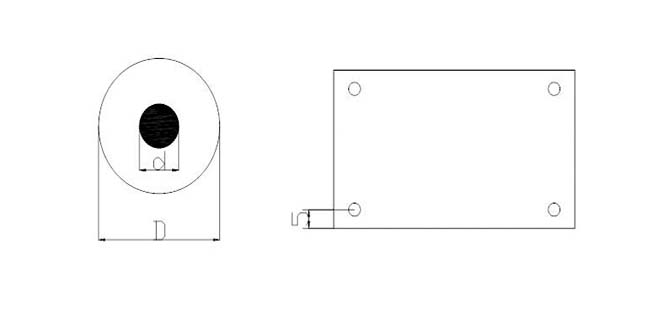

PCB的基准点是供自动化设备做自动对位用的,视觉系统的基准点类型有几种,最佳的基准点标记是实心圆,基  准点标记直径一般设置为1mm,按精度需求可采用PCB板基准点和局部基准点,PCB基准点用于整个PCB学、定位,局部基准点用于引脚数量多、间距小的单个器件。推荐的MARK点如图2所示:


2 MARK点的设计

形状实心圆尺寸d=1.0mm+/-0.025mm;无阻焊保护区D=3.0mm;基材:良好的对比度;无氧化;无阻焊剂;平整度<0.015 mm。使用3+1 Fiducial Marks,Mark点中心距离板边缘5mm

双面都有贴片元件,则每一面都应有Mark.局部Mark点建议采用二个。Mark点可以是裸铜、由清澈的防氧化涂层保护的裸铜、镀镍或镀锡、或焊锡涂层(热风均匀的)
